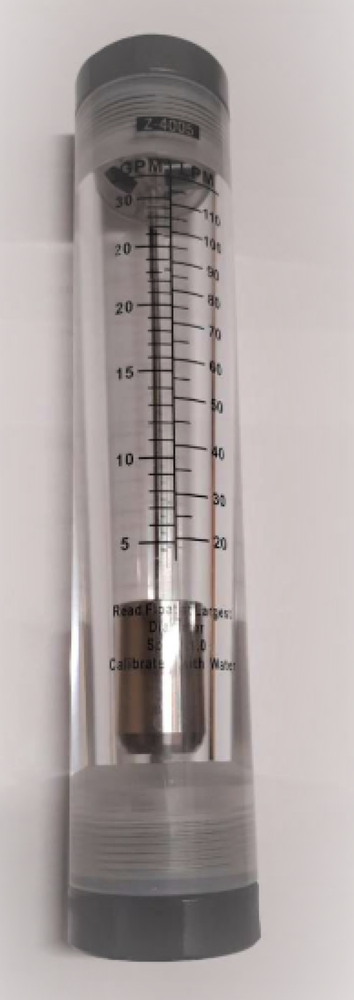

Ротаметр IN-LINE модели Z-4002 0,5-5 GPM (0,115-1,15м³/час) ½ "

Предназначены для измерения мгновенного расхода жидкости. Представляют полый корпус с прозрачными стенками с закрепленной внутри осью, по которой свободно перемещается поплавок. Корпус имеет пластиковые присоединения.



Принцип действия: поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси.
Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси.

Вместе с тем, ламинарная составляющая потока поднимает поплавок.
Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок.
Стенки корпуса проградуированы с наружной стороны.
Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости.



Характеристики:

Диапазон измерения: 0,5-5 gpm (115-1150 л/час). Присоединительные размеры: 1/2"; Высота: 210 мм; Диаметр: 32 мм; Поплавок (нерж. сталь 304); Шток (нерж. сталь 304); Корпус (RMMA)
