Ротаметр IN-LINE модели Z-4009 60-200 GPM (13,6-45,4 м³/час) 2 "

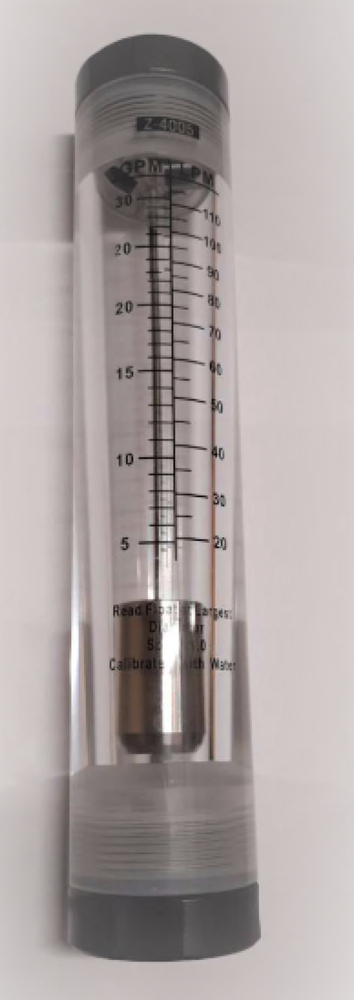

Предназначены для измерения мгновенного расхода жидкости. Представляют полый корпус с прозрачными стенками с закрепленной внутри осью, по которой свободно перемещается поплавок. Корпус имеет пластиковые присоединения.

Принцип действия: поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Стенки корпуса проградуированы с наружной стороны. Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости.



Характеристики:

Диапазон измерения: 50-150 gpm (11,5-34,0 м³/час)

Присоединительные размеры: 2"; Высота: 345 мм; Диаметр: 75 мм; Поплавок (нерж. сталь 304); Шток (нерж. сталь 304); Корпус (RMMA)
